分體空調實訓設備,熱泵式分體空調制冷系統實訓裝置

SB-GFD8熱泵式分體空調制冷系統實訓裝置

一、概述

熱泵式分體空調制冷系統實訓裝置是為大中專院校的制冷空調專業、各技能培訓及全國職業技能鑒定部門開發設計的，適用于"制冷原理及應用"、"制冷空調技術"、"制冷空調設備維修與操作"等教學實訓要求。該裝置集制冷系統、電氣控制系統、故障模擬系統為一體，布局合理、造型美觀大方。

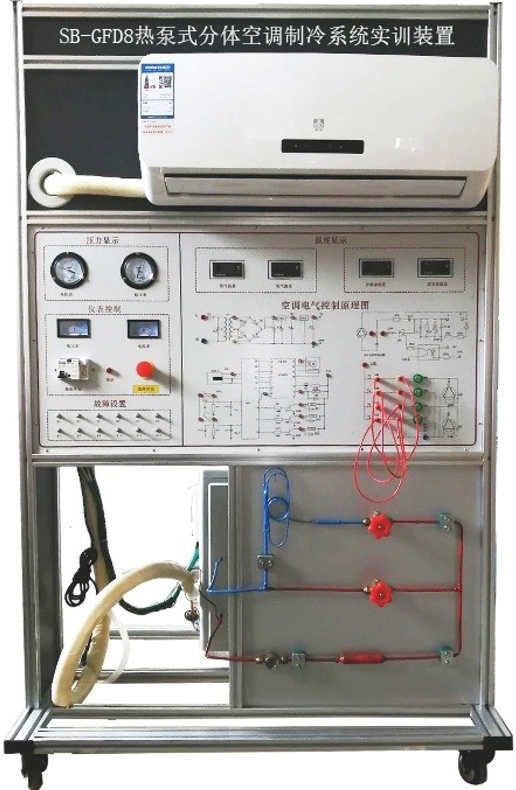

正面圖

二、特點

1、整個系統真實完整, 與市場上的空調總體結構、性能基本相同。具有制冷、制熱、通風、除濕、溫度和風速選擇、定時及掃風控制、睡眠、自動等功能

2、裝置直觀展示了空調的系統結構和工作原理，便于教學演示講解及學生對課本知識的理解掌握。配置的交流電壓表、交流電流表、溫度表、真空壓力表以及相應的信號指示燈，使整個空調系統的實時工作狀態一目了然；

3、前面板中間印有電氣控制系統原理圖，并設有相應幾十個測試點:模擬變壓器T的副邊N2開路、模擬橋式整流橋環+12V無輸出，模擬7805穩壓塊壞+5V無輸出、模擬紅外接收管無電源輸入、溫度傳感器電阻、化霜溫度傳感器電阻、可制冷不能制熱、繼電器線圈壞、繼電器線圈壞，室外風機不轉、繼電器線圈壞，、室內風機風機不轉、壓縮機、室外風機不轉、電磁閥,故障現象控制系統原理圖與測試

4、后背面可觀察到整個制冷系統結構原理以及主要部件的實際物體，相應部件均有名稱標識；并設有視液鏡，可觀察制冷劑狀態

5、本實訓裝置設有故障模擬功能，提供室外執行部件的接線區域，開設應用性的實訓項目，有較強的實訓性。有利于學生將理論應用于實際，并培養學生實際操作動手能力；有利于開展技能鑒定、考核工作

6、設有電流型漏電保護裝置；并有熱保護器件，對壓縮機進行過熱、過載保護；實訓強電連接導線及插座采用手槍插式全封閉結構，使用方便、可靠、防觸電

7、制冷系統上設置用手動節流閥，和自動節流裝置，可模擬不同環境下的制冷模式，可以模擬節流開度，調節制冷劑的流量，觀察制冷效果。

8、實驗后部有一張噴繪的制冷系統原理圖，結構為鐵質板金，尺寸1000*400MM

空調的主要電氣可手動連接，具有很好的動手性,連接線采用專用的D4連接線。

9、主機安裝部件采用防水，安裝，美觀大方，方便可拆安裝，不易損壞，

10.★在蒸發器不同壓力下，實現壓縮機在不同制冷量的測試，具有壓縮機過冷/過熱自動調節

11.★改變了機械式節流裝置在實驗過程中難以調節和損壞,讓學生在實驗過程中學習電子控制的方法，操作調節方式，技術參數調整.

12.★外部控制模式：可第二次開發成4-20Ma輸入模式、0-5V控制模式。

13.動畫模式:觸摸屏或軟件連接模式下：各自己顯示執泵或者制冷工作流程狀態，

14. 動畫模式:觸摸屏或軟件連接模式下:可顯示壓縮機排氣溫度、吸氣溫度、冷凝溫度、蒸發溫度，可根據溫度實時調節機組過冷度。過熱度。

15、雙向流量控制模塊：通過自動調節提高冷媒流量，可以有效降低壓縮機的排氣溫度，擴大壓縮機高效做功區。采用雙向控制系統，可實現雙向熱泵功能、冷庫控制，空用制冷機組，變頻機組、中央空調機組的的節能控制和流量自動調整。

16★嵌入式觸摸屏主機：系統由顯示模塊、功能模塊、上們機軟件3部分組成，（出廠根據產品性能，廠家自主配置組合）嵌入式觸摸屏主機，采用觸摸屏控制,可直接進入系統調節，電壓5-36V/50HZ，帶開機語音功能，尺寸5寸，內存156M,電容式。

1）可顯示壓縮機排氣溫度、壓縮機吸氣溫度、蒸發器溫度、冷凝溫度。

2)上位機軟件同時在線同時監控系統的狀態（選配）。數碼管顯示器在線顯示開度、溫度以及故障代碼。數碼管顯示器在線顯示開度和溫度以及故障代碼.

3)曲線顯示：可顯示溫度實時曲線

4）具有上位機調節和手動調節功能

5)可自行制冷系統制冷劑流量設定最小開度。

6）自動調節：設備運行時有斷電記憶功能，保持當前值不變。確保制冷/熱泵/冷庫/水機等狀態下的流量開度。

7)開度實時顯示：控制對象為最大 5000 開度設定。

8）軟件控制，能在線控制系統的溫度，讀取機組在最佳溫度系統制冷冷媒的流量開度數，調整制冷機組的過熱度，過冷度。該文本顯示界面的左側，以文本的形式實時顯示當前機組的運行數據。在界面右側的上半部分，是對通訊信息的顯示，包括通訊角色及通訊端口的設定值以及對當前通訊狀態的顯示。在界面右側的下半部分"數據信息"中，顯示當前接收到哪種數據幀、接收到的數據幀的地址、等信息。

9)可自動制冷系統中冷媒，如： R134A\R22\R410A 等其它冷媒。

10)手動4 路實時溫度顯示：控制器同時檢測系統的制冷多點溫度，來控制機組過冷/過熱度。

11）顯示界面上29 路參數控制參數設置/查詢：控制器內所有與控制相關的溫度參數、時間參數、控制參數、等29個參數都可以調整，以適應制冷/熱泵/冷庫/水機等設備。

12）4路用戶模擬環境數據入：在調試中通過軟件模擬設定，可模擬制冷主機組在各個溫度條件下，閥的開度狀態來積累大量數據，從而根據每一個制冷機組的特點來設定的標準開度值。

13）F)多達 8 路設備運行監控：在線監控機組的壓縮機、膨脹閥、各點溫度、保護動作電路等運行狀態。

14)過冷/熱度控制范圍：2-15 攝氏度。可自行設定制冷主機的過/冷、過熱度為設計提供數據。

15)手動設定溫度和開度可顯示查詢/設置：控制器所有檢測到的溫度都可以被查詢開度也可以實時查詢顯示

16)手動設定調節功能：在機組開發和調試階段，可以通過控制器手動調節功能，取得有效的試驗數據。

三、技術參數

1．工作電源：AC220V 50Hz±5%

2．外形尺寸：1000×800×1700mm

3．整機功耗：1100W

4.適用電壓范圍：160V～253V

5.最大遙控距離8m，角度90度。

6.噪聲：內機37-44dB，外機是55-65dB。

7.環境溫度：-5℃-40℃

8.相對濕度：≤85%（25℃）

四、裝置的基本裝備

1、電源、儀表控制屏

控制屏為鋁合金結構，鋁質面板，為實訓提供交流電源、各種測試儀表及實訓器件等，具體功能如下：

1）交流電源控制單元：單相三線制220V交流電源供電，交流電壓表2只測量范圍０～250V，用于監測電網電壓，交流電流表2只測量范圍分別為０～10A，用于觀測系統啟動電流及監測系統正常工作電流，漏電保護器控制控制屏總電源，控制屏的供電由鑰匙開關控制

2）制冷系統壓力檢測單元：提供2只真空壓力表，測量范圍分別為-0.1～1.8MPa、-0.1～3.5MPa、用于測量空調.

溫度檢測單元：提供三位半數字溫度表4只，，顯示不同點的溫度變化情況

3）電流型漏電保護裝置1套：對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。

2、實訓臺

實訓桌為鋁合金雙層亞光密紋噴塑結構，、防水、耐磨高密度板,結構堅固，造形美觀大方；，桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪，便于移動和固定，有利于實訓室的布局。

3、故障

提供模擬空調與模擬多個故障打接線點，提供常見的空調電氣節電路連接，用來模擬系統的故障；設置類型有：電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路等。空調模擬故障開關量、模擬故障開關量，滿足多點故障設置要求。

序號	名稱		數量
1	壓縮機1P	隨機	1套
2	液視鏡	1/4	1套
3	冷凝器	空調室外機	1套
4	蒸發器	空調室內機	1套
5	溫度表	I900	4套
6	高壓表	面板	1套
7	低壓表	面板	1套
8	毛細管	0.75CM	1套
9	手動膨脹閥	1/4	1套
10	過濾器	1/4	1套
11	實驗連接線	5	套
12	說明書	1	本
