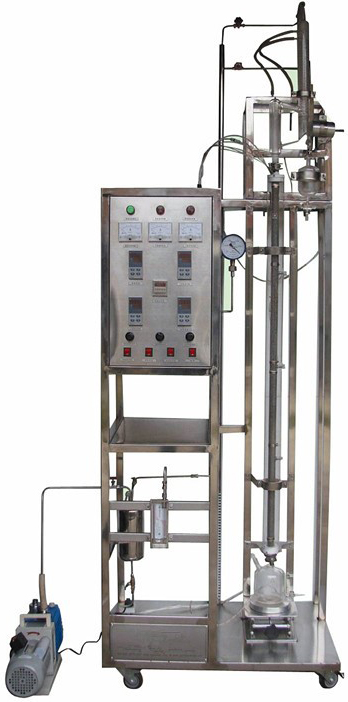

SBGY-305共沸精餾實驗裝置
|
技術指標 |
說 明 |
|||||||
|
裝置功能 |
1、通過實驗加深對共沸精餾過程的理解。 |
|||||||
|
主要配置 |
玻璃精餾塔、冷凝器、油水分離器、再沸器、預熱器、溫度控制儀、溫度顯示儀、壓力表、不銹鋼框架、控制屏。 |
|||||||
|
公用設施 |
水：裝置需冷卻水，自帶和自來水管相連的接口。自來水通過裝置接口進入塔頂?shù)睦淠骱笈懦觥?/span> 液：裝置自帶玻璃高位槽。實驗時進入精餾塔釜。 電：電壓AC220V，功率2KW，標準單相三線制。 |
|||||||
|
技術參數 |
1、玻璃塔體（填料）：φ30×1400mm，無側口，φ3x
3 mm不銹鋼θ環型填料；填料層高：1200mm；蒸餾釜容積：500ml。
5、數字溫度顯示儀，釜溫0~150℃，餾出溫度：0~100℃。精度：0.1℃。 |
|||||||
|
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
||||
|
回流比 |
回流比繼電器 |
回流比控制顯示儀 |
回流比控制顯示儀 |
|||||
|
塔節溫度 |
PT100鉑電阻 |
數字溫度儀表 |
無 |
|||||
|
塔頂溫度 |
PT100鉑電阻 |
數字溫度儀表 |
無 |
|||||
|
塔釜溫度 |
PT100鉑電阻 |
數字溫度控制儀 |
固態調壓模塊 |
|||||
|
數字型共沸精餾實驗裝置 SBGY-305/II |
||||||||
|
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
||||
|
回流比 |
回流比繼電器 |
回流比控制顯示儀，精度：0.5%FS |
回流比控制顯示儀 |
|||||
|
塔節溫度 |
PT100鉑電阻 |
數字溫度儀表，精度：0.5%FS |
無 |
|||||
|
塔頂溫度 |
PT100鉑電阻 |
數字溫度儀表，精度：0.5%FS |
無 |
|||||
|
塔釜溫度 |
PT100鉑電阻 |
數字溫度控制儀，精度：0.5%FS |
固態調壓模塊 |
|||||
|
軟件組成 |
模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度、回流比等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套 |
|||||||
