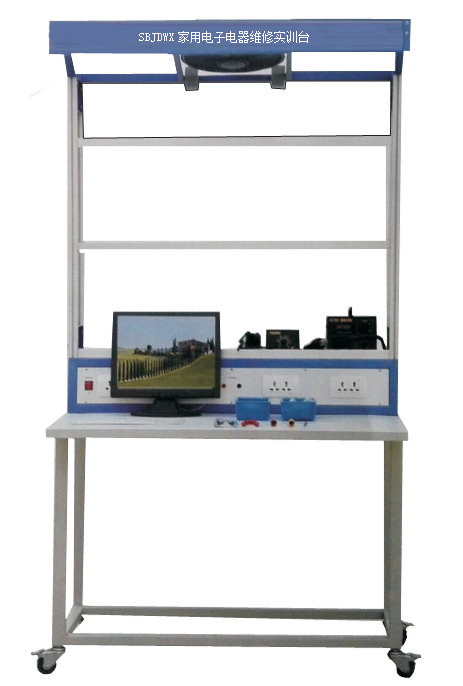

SBJDWX家用電子電器維修實訓臺

一．概述

本設備是根據《中華人民共和國教育行業標準（電子技術應用專業儀器設備配備標準）》，教育部“振興21世紀職業教育課程改革和教材建設規劃”的教學要求，結合家用電氣設備調試與維修職業崗位的技能要求，按照職業學校的教學和實訓要求研制和開發的產品。

二．產品特點

1. 創新性：學生可根據提供的線路板原理圖自主繪制仿真電路，設計PCB板。

2. 提高學生的焊接技術：學生根據提供的電子元件和原理圖，焊接，組裝，并調試

3. 經濟性：本實驗臺裝有電風扇，照明日光燈，看板（用來夾以仿真電路生產過程，如工藝流程的編制，線路板的焊接，線路板的調試，整體產品的維修組裝）

4. 配套資料完全：提供實訓電板的元件清單，樣板，指導書，完成學生對常用家用電器產品的維修，調試，組裝焊接等技能的培訓。

5.實訓臺鋁型材框架鐵質雙層亞光密紋噴塑結構，高密度耐磨桌面板。交流電源：220V 50Hz（帶有過流保護）、直流電源:12V.5V.24V穩壓輸出、實鐵質雙層亞光密紋噴塑結構，鋁塑面板能完成機電類、電熱類、電磁類家電產品的電氣原理實訓；能設置常見電氣故障；符合國家安全標準。

序號	設備名稱	規格與要求	單位	數量
1	實訓臺	工藝上采用優質鋁材，家具級封邊技術。實訓臺配有0~220V的插座一只，給外部儀器提供電源。電源直接嵌在實訓臺上，不可移動尺寸：120cm×70cm×200cm	臺	1
2	直流電源	分別為：+5V，+24V、12V 。	個	1
3	交流電源	單相三線AC220V±10% 50Hz		1
4	液晶電視	1) 最大可視圖像對角線尺寸：≥80cm； 2) 分辨率：高于或等于1366×768； 3) 聲音特性：≥5WX2； 4) 整機消耗功率：≤180W； 5) 天線輸入阻抗：75歐姆（不平衡）； 6) 遙控器電源：直流3V； 7) 待機消耗功率：≤3W； 8) 至少256個頻道記憶，多制式接收； 9) 一路電視天線輸入端子 10) 1路AV輸入端子，（AV2與高清輸入YPbPr1的Y輸入復用）；； 11) 一路電腦（PC）輸入端子； 12) 一路高清輸入端子（YPbPr1、YPbPr2），可兼容YCbCr輸入； 13) 二路立體聲耳機輸出端子。 14) 工作電源：AV100～240 V 50 Hz；	臺	1
5	彩色電視信號發生器	彩色電視信號發生器：采用大規模可編程邏輯控制器和具有像素級算法的高清晰度彩色信號源。有著圖象清晰、時序精確（圖形、采樣率高,色彩準確、圖形選擇有16頻道電視信號形式：分為圓、點、格、黑白格、彩色、單色等16種形式，可通過按鍵直接選擇（輸出信號：有視頻、伴音（中頻6.5M）、射頻輸出接口）信號制式：PAL-D/K.		1
6	凳子	圓形五腳新款鋼管式腳座升降凳規格：凳面直徑28厘米（帶托盤）升降范圍：40-45厘米高整體豪華大方、堅固耐用。	套	1
7	元件盒		個	1
8	剝線鉗	配套實訓工具	個	1
9	尖嘴鉗	配套實訓工具	個	1
10	斜口鉗	配套實訓工具	個	1
11	小十字螺絲刀	配套實訓工具	把	1
12	大十字螺絲刀	配套實訓工具	把	1
13	小一字螺絲刀	配套實訓工具	把	1
14	大一字螺絲刀	配套實訓工具	把	1
15	小鑷子	配套實訓工具	個	1
16	剪刀	配套實訓工具	把	1
17	電烙鐵	20W配套實訓工具	副	1
18	烙鐵架	配套實訓工具	個	1
20	焊錫絲	配套實訓工具	條	1
21	吸錫器	配套實訓工具	個	1
22	電源布線	1）主電源： 52.5 mm2電纜線（內置導線線徑≥2.5 mm2）穿φ25mmPVC管埋地或采用PVC線槽明敷。2）實驗電源： 51.5 mm2電纜線（內置導線線徑≥1.5 mm2）穿φ25mmPVC管埋地，連接所有實驗臺學生電源端。	套	1
23	指針萬用表	高靈敏度、低內阻的表頭	臺
