產品分類/Products

[產品型號]：SB-3H1 [產品名稱]：電冰箱電氣控制線路實訓裝置 [價格]：元 [在線客服]：

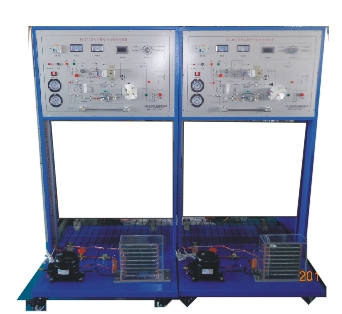

SB-3H1型電冰箱電氣控制線路實訓裝置

一、產品概述：
本裝置敞開式設計，安裝有制冷管路設備，配各種電路原理圖實訓板，并將電路所需的電器元件安裝在實訓板上，學生可根據電路原理圖的要求進行制冷電路的接線實訓、制冷回路相關指示數據的分析、制冷回路常見故障分析等。提供復合式（單門直冷式、雙門直冷式、雙門間冷式）電冰箱電氣控制線路的實際工業用電器，形象直觀，可靠性好，使用壽命長, 可自行連接線路，并任意設置故障點。適用于技工院校、職業學校作為制冷基本技能的實訓。

二特點
（1）實訓裝置直觀展示了直冷/間冷式冰箱的系統結構、工作原理，可以清楚的觀測到制冷循環系統結構及主要部件的實物，便于教學演示講解及學生對課本知識的理解掌握。此外，管路中設有視液鏡可觀察制冷劑狀態；各段管路采用顏色標示，方便學生識別，其中高壓管路為紅色，低壓管路為藍色。
（2）實訓柜集直冷式、間冷式電冰箱于一體，電冰箱系統真實完整,結構清晰、緊湊，與實際冰箱制冷系統、電氣系統一致。同時可滿足對直冷式、間冷式電冰箱實訓的要求
（3）系統采用真實的制冷機組（壓縮機、翅片盤管式蒸發器、鋁復合板吹脹式蒸發器、鋼絲式冷凝器等），與實際裝置接軌。
（4）裝置設有直冷式/間冷式冰箱電氣控制線路接線區域，可完成不同啟動方式的運行模式，有利于學生將理論應用于實際，并培養學生實際操作動手能力。
（5）可設置模擬故障，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。有利于開展技能鑒定、考核工作。
三、產品組成
1．直冷/間冷式電冰箱制冷系統
實訓臺提供1/9匹冰箱制冷壓縮機QD30（85W 0.65A R12）、直冷式蒸發器（鋁復合板吹脹式蒸發器及下蒸發器）、間冷式蒸發器（翅片盤管式蒸發器）、鋼絲式冷凝器（17檔）、冷凝風扇（間冷風機）、照明燈及門開關、定時化霜時間繼電器、補償電熱絲、補償開關、溫控器（WDF型、WPF型）化霜溫控器（-5℃ ），除霜溫度保險絲（65℃ ）、雙金屬片熱保護繼電器、PTC啟動器、重錘啟動器、毛細管、。
2．儀表
（1）交流電壓表1只：測量范圍0～250V,精度1.5級，用于監測電源電壓。
（2）交流電流表1只：測量范圍0～5A,精度1.5級,用于觀測系統啟動電流及正常工作電流。
（3）溫度表1只：采用PT100傳感器，三位半數顯，用波段開關進行切換，可分別測量冷凍室溫度、冷藏室溫度、冷凝器進口及出口溫度。
（4）真空壓力表2只：測量范圍為-0.1～0.9MPa、-0.1～1.5MPa,可顯示系統低壓側、高壓側的壓力。
3．故障設置模塊
（1）實訓臺設計有自動故障排除盒，學生通過對應電氣控制原理圖檢測并找到故障后，只需通過操作故障排除按鈕即可將對應故障排除。
（2）實訓臺設計有獨立的故障設置系統，且各種故障現象均模擬實際故障情況，實現了電路實際故障的全模擬，更利于學員對實際電氣控制電路的了解及實際故障情況的熟悉。
四實訓內容
4.1 初級技工基本技能實訓
（1）專用工具的操作
（2）制冷系統管件焊接
（3）制冷系統試壓及檢漏
（4）制冷系統抽真空及充注制冷劑
4.2 中級技能實訓（設計、安裝、調試及檢修）
（5）電冰箱電氣線路器件的認識和測量
（6）直冷式電冰箱電氣控制線路接線及系統運行
（7）間冷式電冰箱電氣控制線路接線及系統運行
（8）直冷式電冰箱維修實訓及故障分析
（9）間冷式電冰箱維修實訓及故障分析
4.3 電冰箱故障檢修
（10）門燈開路
（11）復合門開關公共端開路
（12）風扇電機開路
（13）門開關開路
（14）補償開關開路
（15）化霜溫控器開路
（16） WDF溫控器H-L兩端開路
（17） WDF溫控器L-C兩端開路
（18） WPF溫控器L-C兩端開路
（19）化霜時間繼電器BW-BK兩端開路
（20）化霜溫度保險絲開路
（21）補償電熱絲開路
（22）化霜電熱管開路
（23）保護繼電器開路
（24） PTC啟動器開路
（25）重錘啟動器啟動觸點脫落
（26）壓縮機啟動繞組1-2兩端開路
（27）壓縮機運行繞組1-3兩端開路
（28）系統臟堵
（29）系統冰堵
五、主要技術參數：
1. 輸入電源：AC220V±5% 50Hz
2. 裝置容量：<1KVA
3. 環境溫度：-5℃~40℃
4. 相對濕度：≤90%（25℃）
5. 外形尺寸：1000×600×1200mm
6. 制冷劑類型：R12
